Veri şeması (DB şema aracı)

Durum: Uygulamada

Projenin veri modelini ontoloji, varlık-ilişki diyagramı (ERD) ve tablo/kolon olarak görün; etki analizi aynı modeli kullanır.

İçindekiler

Ne işe yarar

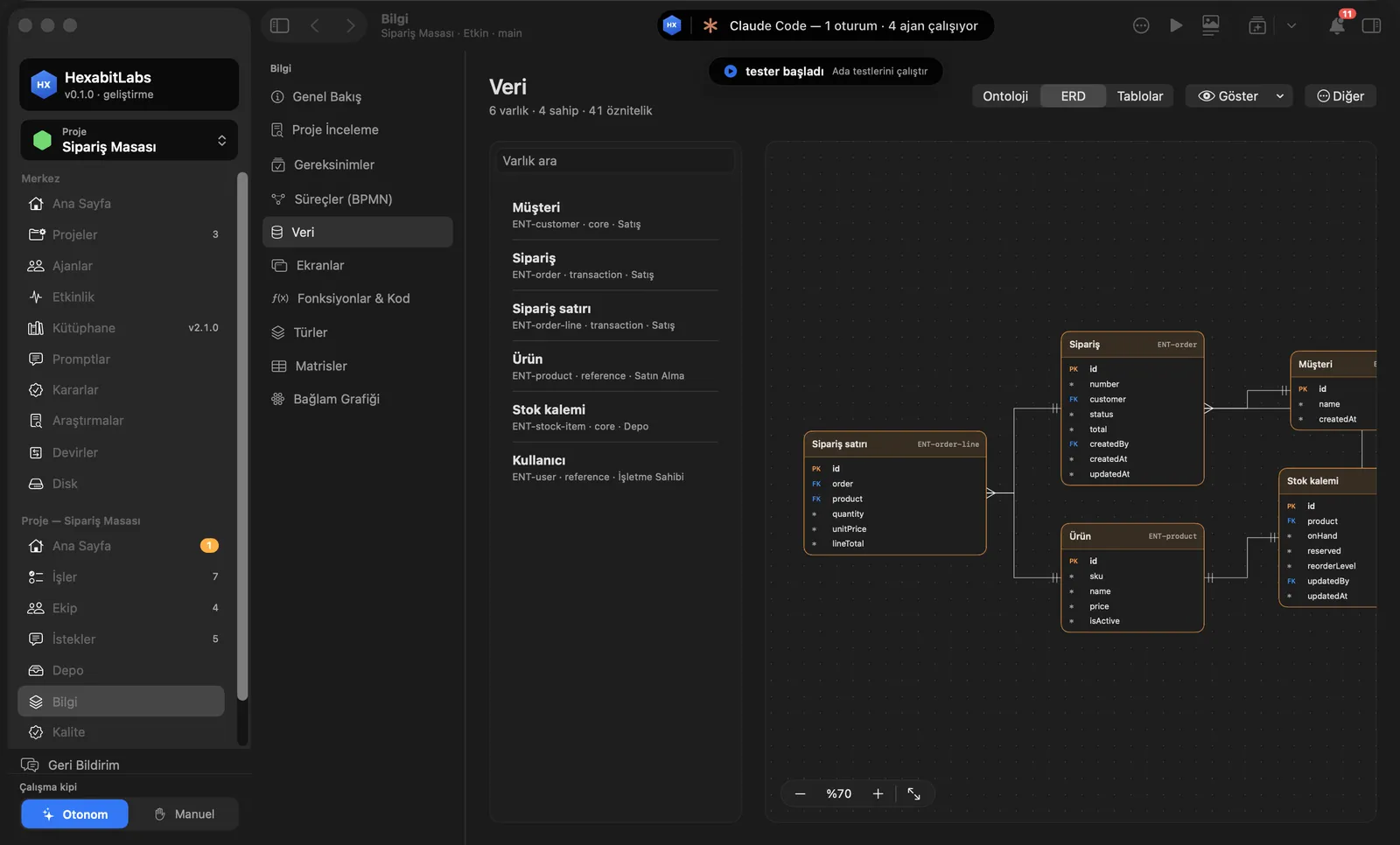

Veri ekranı ERD sekmesi: Sipariş, Sipariş satırı, Ürün, Müşteri ve Stok kalemi tabloları, PK/FK alanları ve ilişkiler
Bilgi › Veri, ERD (örnek proje).
  • Bilgi › Veri üç sekmedir: Ontoloji, ERD ve Tablolar. Varlıklar, alanlar, birincil/yabancı anahtarlar ve ilişkiler çizilir.
  • Sol listede varlık arayın; seçilen varlığın alanları ve başka nerede kullanıldığı görünür. Yakınlaştırma ve tam ekran vardır.
  • Varlık alanları etki analizinin girdisidir: bir alana sağ tıklayıp “Etki Analizi…” açabilirsiniz.
  • Veri şeması sözleşmesi (DSM): tablo, alan, tip, kısıt, ilişki, indeks ve göç sürümünü AI’ın ve insanın okuyacağı JSON biçiminde tutar; PostgreSQL, Supabase, SQLite/SQLCipher, MySQL, MongoDB, Firestore, Oracle ve SQL Server tip eşlemesi içerir.

Adım adım

  1. Proje menüsünde Bilgi › Veri’yi açın.
  2. ERD sekmesinde diyagramı yakınlaştırıp gezin; Tablolar sekmesinde kolon listesini görün.
  3. Sol listeden bir varlık seçin; alanlarını ve kullanıldığı ekranları okuyun.
  4. Alan değişecekse Etki analizi ile önce etkisine bakın.

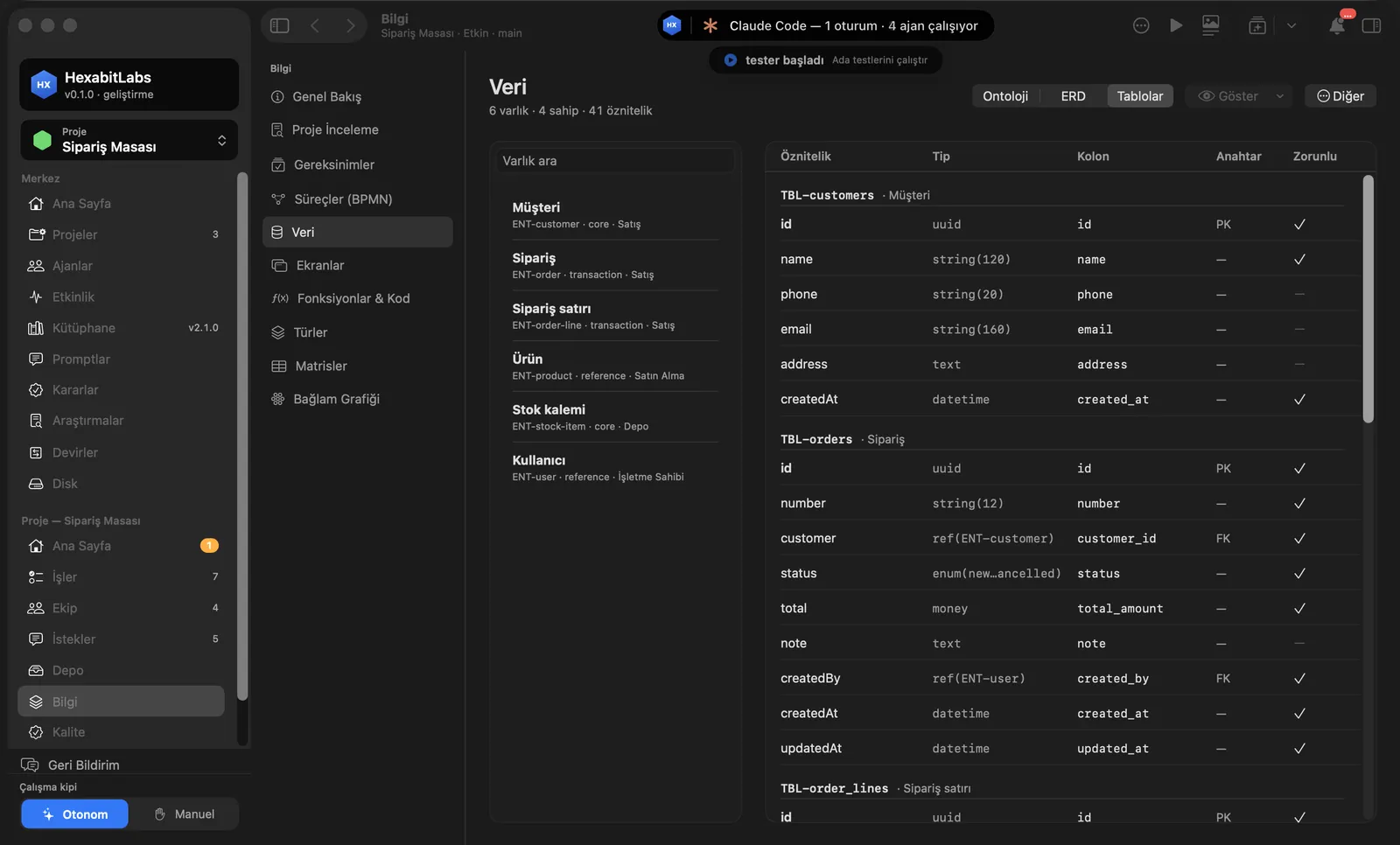

Veri ekranı Tablolar sekmesi: tablo ve kolon listesi
Tablolar sekmesi.

İlgili hx komutları

# alanı okuyan ve yazan ekranlar, fonksiyonlar
hx impact data ENT-order.status

# bilgi modeli (varlık, alan, tablo) tutarlılık denetimi
hx validate

Sık sorulan sorular

Veritabanıma bağlanır mı?

Hayır. Şema proje dosyalarından (bilgi modeli, SQL/ORM dosyaları) okunur; canlı veritabanına bağlanılmaz.

Hangi veritabanları destekleniyor?

DSM tip eşlemesi PostgreSQL, Supabase, SQLite/SQLCipher, MySQL, MongoDB, Firestore, Oracle ve SQL Server içindir.

ERD’yi dışa aktarabilir miyim?

Kanvas görünümleri PNG ve PDF olarak dışa aktarılabilir.
